הקסגון מוסיפה מדידת מגע אלחוטית לתזרים העבודה של סריקת הלייזר HYPERSCAN

חטיבת המטרולוגיה הניידת של חברת Hexagon הכריזה על גשש (פרוב) אלחוטי חדש המוסיף מדידת מגע (טקטילית) למערכת סריקת הלייזר המהירה שלה לנפחים גדולים, HYPERSCAN. פיתוח זה משפר את הפרודוקטיביות במהלך משימות יישור, בדיקה והפקת דוחות.

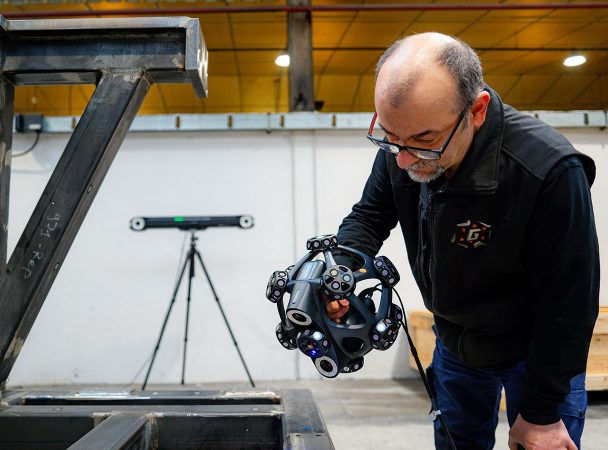

מערכת HYPERSCAN תוכננה במטרה לבטל את הצורך במטרות ייחוס מסורתיות, ובכך היא מאפשרת למשתמשים להתחיל בסריקה באופן מיידי, ללא צורך בהכנה מוקדמת נוספת או בשינויי מיקום חוזרים ונשנים. עוקב אופטי חכם מספק לסורק או לגשש נתוני מיקום מוחלטים בזמן אמת, דבר התומך במדידה רציפה וללא הפרעות גם של חלקים גדולים או מורכבים.

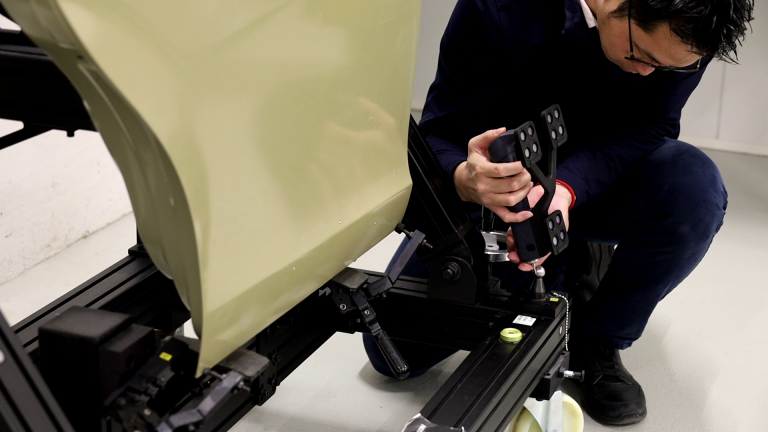

"משתמשים יכולים כעת להוסיף את ה-HYPERPROBE למערכת ה-HYPERSCAN כאשר נדרשת מדידת מגע – למשל, כדי למדוד מאפיין נסתר – וכל זאת תוך שמירה על אותו תזרים עבודה של הבדיקה. המערכת תומכת בדיוק מדידה של עד 0.05 מ"מ", מסביר דארן גו, מנהל מוצר סורקים ידניים ב-Hexagon. "הכניסה של ה-HYPERPROBE מעניקה ללקוחות HYPERSCAN את היכולת למדוד נקודות נסתרות בתוך תזרים עבודה יחיד בעל פרודוקטיביות גבוהה. דוגמאות לכך כוללות בדיקת תושבות ברגים בבית תמסורת, יישור תבנית קומפוזיט גדולה או בדיקת יישור של מתקנים לפני תחילת הסריקה".

יישור (Alignment)

הגשש עוזר במיוחד כאשר יש צורך ליישר רכיב או מתקן לצורכי ייצור או בדיקה, וכאשר נדרשת מדידה מדויקת. באמצעות שימוש ב-HYPERPROBE המחובר בטכנולוגיית בלוטות', המשתמש מקבל משוב מיידי תוך ביצוע המדידות באמצעות פקדים הנמצאים על גבי המכשיר עצמו. תכונה זו חוסכת זמן בעת הגדרת מתקנים בייצור רכב או במיקום תבניות קומפוזיט עבור ייצור גופי מטוסים – יתרונות שבאים לידי ביטוי גם בהמשך, כאשר החלק נסרק באותה מערכת צירים בדיוק.

בדיקה (Inspection)

משתמשים יכולים לעבור מסריקה למדידת מגע כדי למדוד מאפיינים נסתרים בכל מקום בתוך נפח המדידה של המערכת: טווח של עד 5.5 מטרים עם דגם HYPERSCAN Ultra, ועד 7 מטרים עם דגם HYPERSCAN Super. אם האובייקט זז או שהמשתמש משנה את מיקומו, המעקב האופטי תומך בהמשך מעקב דינמי ללא צורך בכיול מחדש או ביישור ידני.

בדומה למערכת HYPERSCAN, גם ה-HYPERPROBE תוכנן לשימוש ידני ארגונומי ומשקלו 0.72 ק"ג בלבד, עם חיי סוללה של עד 4 שעות עבודה במצב של מדידת מגע רציפה. פקדים המופעלים באמצעות האגודל מקלים על המעבר בין מצבי מדידה שונים, כגון מדידת מעגל או מישור, ובכך תומכים בבדיקות מהירות של מאפיינים נסתרים לפני שלבי הייצור או ההרכבה.

עיבוד נתונים (Post-processing)

במהלך הבדיקה, המשתמשים יכולים לסרוק ולמדוד ישירות אל תוך תוכנת המטרולוגיה כדי לקבל משוב מיידי תוך כדי המעבר בין המכשירים. בעבודה על המחשב הנייד, תהליכי העיבוד והפקת הדוחות הופכים ליעילים ומהירים יותר, מכיוון שהגשש והסורק חולקים את אותה מערכת צירים בתוכנת המטרולוגיה של המשתמש.

מערכת HYPERPROBE נתמכת על ידי התוכנות HHscan ו-Geomagic Control X של Hexagon, כמו גם על ידי תוכנות מטרולוגיה נבחרות של ספקי צד שלישי.
