הערכת מצב של צינור חום מוגבה לאחר תאונה באמצעות סריקה בתלת-ממד

בדיקות בטיחות ממלאות תפקיד קריטי בהגנה על אנשים, תשתיות ותפעול. בין אם הן מבוצעות באופן שגרתי ובין אם כתגובה לתקרית, מטרתן היא לזהות סיכונים, לאמת את שלמות המבנה ולמנוע כשלים עתידיים. בעוד שבדיקות רגילות עוזרות לצמצם סכנות, אירועים בלתי צפויים עדיין יכולים להתרחש. במקרים כאלו, הערכת המשך מפורטת הופכת לחיונית כדי להבין את היקף הנזק ולהבטיח בטיחות מתמשכת. פרויקט זה של חברת Geos3D מתמקד בבדיקה שלאחר אירוע, אשר בוצעה לאחר התנגשות רכב שפגעה במבנה צינור חום הממוקם מעל פני הקרקע.

הגדרת הפרויקט ואיסוף נתונים

המטרה הייתה לנתח קטע פגוע של צינור המשתרע מעל כביש. כדי להשיג דיוק ופירוט גבוהים, הצוות שילב סריקת לייזר יבשתית עם פוטוגרמטריה מבוססת רחפן. סורק לייזר תלת-ממדי מסוג Leica RTC360 שימש ללכידת ענן נקודות צפוף של המבנה, מה שהבטיח גיאומטריה מדויקת לניתוח מאוחר יותר. במקביל, נאספו צילומי אוויר באמצעות DJI Mavic 3 Enterprise כדי להשלים את מערך הנתונים. תכנון קפדני של מיקומי הסורק היה חיוני כדי למזער חסימות (occlusions) ולמקסם את הכיסוי. חשיבות דומה הייתה לאבטחת האתר וארגון תנאי עבודה בטוחים לפני תחילת פעולות השדה.

ביצוע בשדה

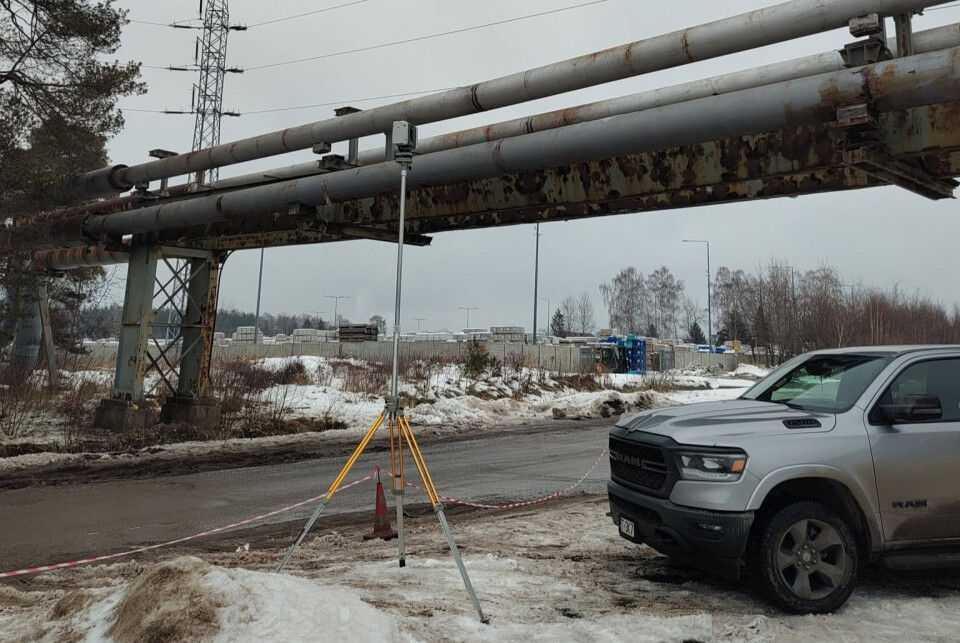

ברגע שהסתיימו ההכנות, הסריקה החלה. בשל הגובה והקונפיגורציה של המבנה, הצוות השתמש בחצובה מסיבית מוארכת כדי למקם את הסורק בצורה אופטימלית. הגדרה זו איפשרה להם ללכוד אזורים קשים להשגה תוך שמירה על בטיחות ויציבות לאורך כל המדידה.

עיבוד נתונים וניתוח ב-3Dsurvey

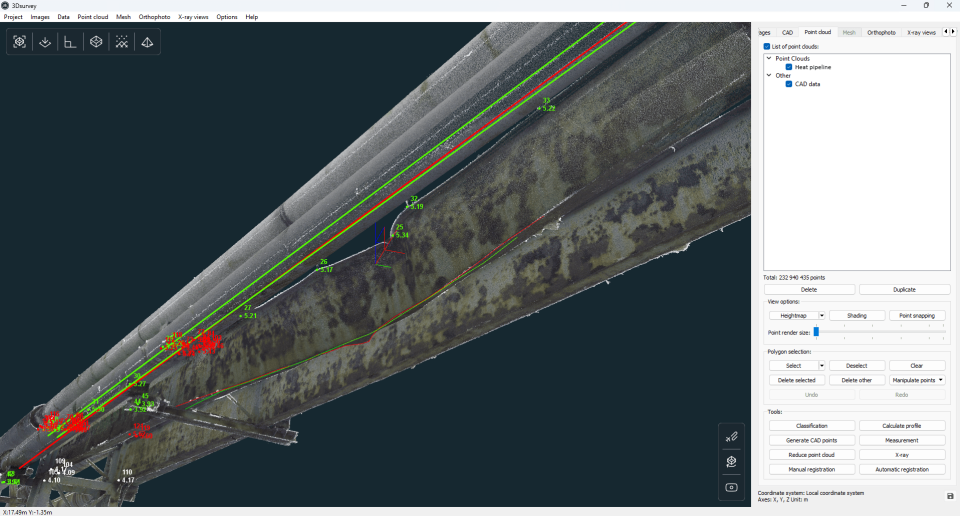

בדיקה חזותית ראשונית רמזה שרק מבנה הפלדה התומך התעוות, בעוד שהצינור עצמו נראה ללא פגע. עם זאת, נדרש ניתוח דיגיטלי מפורט כדי לאשר הנחה זו. לאחר ייבוא ענן הנקודות לתוכנת 3Dsurvey, הצוות התמקד ביצירת חתכי רוחב (cross-sections) במיקומים שהוגדרו מראש. חתכים אלו תוכננו מראש בהתבסס על אזורי הפגיעה הצפויים.

שלבי עבודה מרכזיים כללו:

• הדגשת מאפיינים קריטיים כגון העיוות שנגרם מההתנגשות והגיאומטריה המקורית של הצינור.

• שימוש בתצוגת X-ray כדי להבחין טוב יותר בין אלמנטים מבניים.

• התאמת הרזולוציה (0.10 ס"מ/פיקסל) והגדרות השקיפות לפרשנות ברורה יותר.

• כיוונון עדין של עובי חתך הרוחב לקבלת פרוסות מדויקות ביותר.

היכולת לעדכן באופן מיידי חתכי רוחב על ידי התאמת היסטים (offsets) שיפרה משמעותית את היעילות, ואיפשרה חזרתיות מהירה בכל פעם שהיה צורך בשיפור הראות. בסביבת ה-CAD, הצוות שיחזר את הגיאומטריה המקורית על ידי הצבת קווי ייחוס על ענן הנקודות. זה איפשר מדידות מדויקות של תזוזה, יישור וסטייה מבנית.

תוצרים

התוצרים הסופיים כללו:

• חתכי רוחב בנקודות בדיקה מרכזיות.

• קווי מתאר מפורטים של מבנה הפלדה הפגום.

• ייצוג תלת-ממדי מלא של מערכת הצינורות.

סקרי המשך ואמצעי מניעה

זו לא הייתה בדיקה שגרתית אלא ניתוח מבני ממוקד בעקבות תקרית. התוצאות עזרו לכמת את הנזק ותמכו בתכנון עבודות התיקון. הערכת מומחים אישרה כי הצינור עצמו נותר בטוח, ולא זוהה נזק קריטי. לאחר התיקונים, נדרש סקר As-built (כפי שבוצע) כדי לתעד את המבנה המעודכן. מערך נתונים זה משמש כנקודת ייחוס לבדיקות עתידיות ומסייע להפחית את הסבירות לתקריות דומות.

אמצעי מניעה נוספים כוללים:

• התקנת שילוט מעודכן לגובה המעבר.

• הוספת מחסום הגבלת גובה לפני המבנה. מודדים ימלאו שוב תפקיד מפתח על ידי איסוף מדידות מדויקות בשיטות LiDAR ו-Total Station כדי להגדיר מגבלות מעבר בטוחות.

מחשבות סופיות

למרות שהפגיעה השפיעה בעיקר על המבנה התומך, הצינור נדרש לאימות יסודי כדי לשלול פגמים נסתרים. סריקה בתלת-ממד הוכחה כיעילה ביותר עבור סוג זה של הערכה. ענן הנקודות הצפוף לכד כל פרט, צמצם את הזמן בשטח והגדיל את הביטחון בתוצאות. בשילוב עם עיבוד אינטואיטיבי ב-3Dsurvey, זרימת עבודה זו מאפשרת הערכות בטיחות מהירות, מדויקות ואמינות – במיוחד בתרחישים מורכבים בעולם האמיתי.
