כיצד לבחור את ציוד המדידה המתאים לפרויקט שלך

בחירת ציוד המדידה הנכון יכולה לקבוע אם פרויקט יסתיים בזמן ובמסגרת התקציב, או יהפוך לסדרה איטית ויקרה של תיקונים. עם מגוון רחב של כלים זמינים, מאנטנות GNSS חכמות ומקלטי RTK ועד לתחנות כוללות (Total Stations) ובקרי שטח עמידים, ההחלטה היא לעיתים רחוקות פשוטה. סוג הפרויקט, פני השטח, דרישות הדיוק וזרימת העבודה משחקים כולם תפקיד. מדריך זה מפרט את הקטגוריות העיקריות של כלי מדידה, מסביר את הגורמים המרכזיים שצריכים להנחות את הבחירה שלכם, ומדגיש כיצד מוצרי CHCNAV ספציפיים עונים על הדרישות של עבודת מדידה בעולם האמיתי. בין אם אתם עוסקים במיפוי טופוגרפי, מדידת גבולות, סימון לבנייה או פרויקטים של עבודות עפר, הציוד הנכון עושה הבדל מדיד.

הבנת הסוגים העיקריים של ציוד מדידה

לפני הערכת מוצרים ספציפיים, כדאי להבין מה כל קטגוריית ציוד עושה ובמה היא מצטיינת. המדידה המודרנית נשענת על שלושה סוגי כלים עיקריים, שכל אחד מהם מתאים לתנאים ולתהליכי עבודה שונים.

אנטנות GNSS חכמות

מקלטי GNSS משתמשים באותות לוויין ממספר מערכות (Constellations), כולל GPS, GLONASS, BeiDou ו-Galileo, כדי לקבוע מיקומים מדויקים על הקרקע. בשילוב עם טכנולוגיית RTK (Real-Time Kinematic), מערכות אלו מספקות דיוק ברמת הסנטימטר בזמן אמת ללא צורך בעיבוד נתונים מאוחר. ציוד מדידה GNSS יעיל במיוחד בתנאי שטח פתוח שבהם אותות הלוויין אינם חסומים, מה שהופך אותו לכלי המועדף לסקרים טופוגרפיים, סימון גבולות וסימון לבנייה בשטחים גדולים.

אנטנות GNSS חכמות מודרניות כוללות יחידות מדידה אינרציאליות (IMU) המאפשרות למקלט להמשיך לספק מיקומים מדויקים גם כשהמוט מוטה. זה מאיץ את עבודת השטח באופן ניכר, מכיוון שהמודדים כבר לא צריכים לפלס את המוט עבור כל קריאה. חלק מהמקלטים המתקדמים משלבים גם מצלמות ולידאר (LiDAR) ללכידת קואורדינטות ללא מגע ומידול בתלת-ממד בסביבות שבהן מדידה ישירה היא קשה או מסוכנת.

תחנות כוללות (Total Stations)

תחנה כוללת משלבת מדידת מרחק אלקטרונית (EDM) עם מדידת זוויות כדי לספק קואורדינטות תלת-ממדיות מדויקות של נקודות. בניגוד ל-GNSS, תחנות כוללות אינן תלויות בזמינות אותות לוויין, מה שהופך אותן למתאימות היטב לסביבות עם כיסוי צמחייה צפוף, קניונים עירוניים עמוקים או הגדרות פנים-מבניות שבהן אותות GNSS אינם אמינים או זמינים.

מדידה באמצעות תחנה כוללת היא הגישה המועדפת לסימון מבנים, ניטור מבנים, חלוקת קרקע וכל תרחיש הדורש מדידות בדיוק עקבי ללא קשר לראות השמיים. דגמים ללא מחזיר (Reflectorless) יכולים למדוד מרחקים למשטחים ללא צורך בפריזמה, מה שמרחיב את השימושיות שלהם למדידות חזיתות, אזורים מסוכנים ופרויקטי תשתית גדולים.

בקרי שטח ותוכנה

בקרי שטח, בדרך כלל טאבלטים עמידים או מכשירי כף יד, מתחברים למכשיר המדידה ומריצים תוכנת מדידה ייעודית המנהלת את איסוף הנתונים, הנחיית הסימון, ניהול קבצי העבודה וייצוא הנתונים. הבקר הוא הממשק שבין המכשיר למודד, והשימושיות שלו, קריאות המסך ויכולות התוכנה משפיעות ישירות על הפרודוקטיביות בשטח.

חבילות תוכנת מדידה מטפלות במערכות קואורדינטות, חישובי COGO, ייבוא קבצי תכנון ותקשורת בזמן אמת עם תחנות בסיס או ספקי רשת RTK. בחירת בקר ופלטפורמת תוכנה המשתלבים בצורה הדוקה עם החומרה שלכם מונעת בעיות תאימות ומפשטת את זרימת הנתונים מהשטח למשרד.

גורמי מפתח שיש לקחת בחשבון בעת בחירת ציוד מדידה

אף מכשיר בודד אינו אידיאלי לכל עבודה. הגורמים הבאים צריכים להנחות את תהליך הבחירה שלכם ולעזור לכם להתאים את הכלים לדרישות הספציפיות של כל פרויקט.

סוג הפרויקט וסביבת העבודה

אופי הפרויקט הוא נקודת המוצא לכל החלטה על ציוד. סקרים טופוגרפיים תחת שמיים פתוחים בחקלאות, כרייה או פיתוח תשתיות מתאימים באופן טבעי למקלטי GNSS ומערכות מדידה RTK GPS. פרויקטי בנייה עירוניים עם צברי מבנים צפופים, או סקרים שנערכים תחת חורש צפוף, עשויים לדרוש תחנות כוללות או גישה היברידית המשלבת את שתי הטכנולוגיות.

פרויקטים בסביבות חסומות ל-GNSS, כגון חפירות עמוקות או צמחייה צפופה, עשויים להפיק תועלת ממקלטי GNSS המשלבים LiDAR או מנועי מיקום חזותיים כדי לשמור על דיוק כאשר אותות הלוויין נפגעים. הבנת הסביבה לפני בחירת הציוד מונעת הפתעות יקרות באתר.

דרישות דיוק

למשימות מדידה שונות יש ספי דיוק שונים. מדידות גבולות ועבודות קדסטרליות דורשות לעיתים קרובות דיוק של פחות מסנטימטר ועמידה קפדנית בתקנים רגולטוריים. מיפוי טופוגרפי לתכנון עבודות עפר עשוי לאפשר סובלנות רחבה מעט יותר, בעוד שסקרי סיור יכולים לקבל דיוק ברמת הדצימטר.

מערכות RTK GNSS יכולות לספק דיוק אופקי של 8 מ"מ ואנכי של 15 מ"מ בתנאים אידיאליים. תחנות כוללות מציעות דיוק זוויות ומרחק הדוק עוד יותר לעבודות מבניות בטווח קצר. אישור מפרט הדיוק הדרוש לפני הרכישה מונע הגדרת יתר והוצאות מיותרות על ציוד שחורג ממה שהפרויקט באמת דורש.

ניידות ועמידות

ציוד שטח חייב לשרוד את התנאים שבהם הוא עובד. אתרים מרוחקים, טמפרטורות קיצוניות, גשם, אבק וטיפול גס הם מציאות במדידות בנייה וכרייה. חפשו דירוגי הגנה (IP) של IP67 או IP68, המצביעים על עמידות בפני אבק וטבילה במים. גם לחיי הסוללה יש חשיבות: מקלט או תחנה כוללת שמתרוקנים מאנרגיה באמצע משמרת יוצרים עיכובים ופערים בנתונים.

המשקל והמבנה משפיעים על משך הזמן שבו המודדים יכולים לעבוד ביעילות. מקלטים קומפקטיים וקלי משקל מפחיתים עייפות במהלך מדידות ארוכות. מכשירים שקל להתקין, לפלס ולהפעיל בשטח שומרים על זרימת העבודה ללא זמני השבתה מיותרים.

שילוב תוכנה וזרימת נתונים

נתוני מדידה מייצרים ערך רק כאשר הם עוברים ביעילות מהשטח למשרד. ציוד התומך בפורמטים נפוצים של נתונים, משתלב עם פלטפורמות CAD ו-GIS ומתחבר למערכות ניהול פרויקטים מבוססות ענן, מפחית טיפול ידני בנתונים ושגיאות תמלול. זרימת עבודה במעגל סגור, מייבוא התכנון דרך איסוף הנתונים ועד לייצוא התוצרים, מקצרת את לוחות הזמנים של הפרויקט ומפחיתה את הסיכון לבעיות בקרת גרסאות בין צוותי השטח והמשרד.

מקלטי GNSS מול תחנות כוללות: התאמת הציוד לעבודה

שאלה נפוצה בקרב מודדים היא האם להשקיע בציוד מדידה GNSS, בתחנה כוללת, או בשניהם. התשובה תלויה בתמהיל העבודה של הצוות.

• מערכות GNSS RTK מהירות יותר לכיסוי שטחים גדולים ועובדות היטב כאשר יש צורך לדגום נקודות רבות על פני מרחבים רחבים. מפעיל בודד עם מקלט GNSS יכול לתעד מאות נקודות ביום בשטח פתוח עם זמן הגדרה מינימלי. חיבורי רשת RTK מייתרים את הצורך בהקמת תחנת בסיס, מה שמייעל עוד יותר את הפעילות.

• תחנות כוללות הן הכרחיות כאשר הגישה ללוויינים מוגבלת או כאשר העבודה דורשת דיוק גבוה בין נקודה לנקודה בטווחים קצרים, כגון סימון עמודי מבנה, בדיקת מידות קיימות (as-built) או ניטור עיוותים. הן גם מספקות שרשרת מדידה הניתנת להגנה משפטית עבור עבודות קדסטר וגבולות בתחומי שיפוט רבים.

עבור צוותים המטפלים בסוגי פרויקטים מגוונים, החזקת מקלט GNSS ותחנה כוללת היא לעיתים קרובות הגישה המעשית ביותר. שתי הטכנולוגיות משלימות זו את זו: GNSS ללכידת נתונים מהירה בתנאים פתוחים, והתחנה הכוללת לעבודות דיוק בסביבות מוגבלות. המפתח הוא להבטיח ששתי המערכות חולקות פלטפורמת נתונים ותוכנה משותפת כדי למנוע כפילות מאמץ בעת עיבוד ודיווח התוצאות.

ציוד המדידה של CHCNAV: פתרונות לכל תרחיש

חברת CHCNAV מציעה מגוון מכשירים ברמה מקצועית שנועדו לעמוד בדרישות של כלי מדידה המשמשים בסוגי פרויקטים מגוונים. המוצרים הבאים מייצגים פתרונות התואמים את קריטריוני הבחירה שפורטו לעיל.

לעבודה באזורים חסומים ל-GNSS או ללא אות.

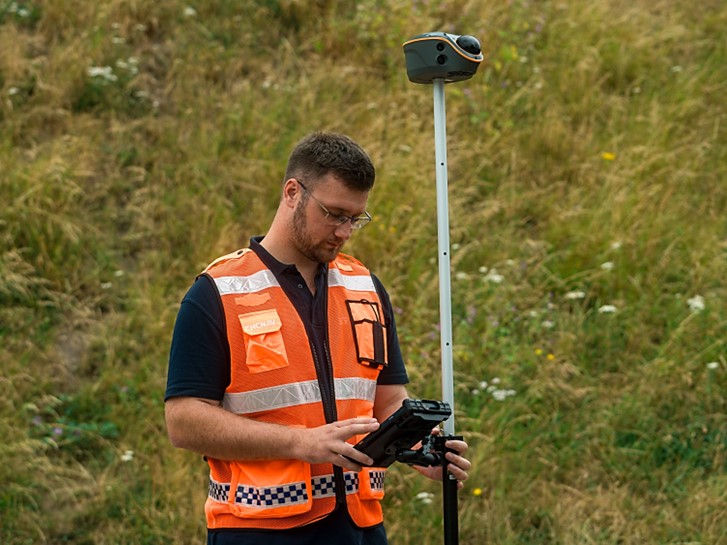

ה-CHCNAV ViLi i100 מציע פתרון ייחודי. מקלט Visual-LiDAR GNSS RTK זה שומר על דיוק מיקום של 5 ס"מ בטווח של 20 מ' בסביבות ללא GNSS באמצעות מנוע המיקום SFix 2.0. מערכת ה-Vi-LiDAR המשולבת לוכדת ענני נקודות בתלת-ממד באמצעות ארבע מצלמות לסקר ללא מגע, ותומכת בחישוב נפחי עבודות עפר בדיוק של 99.98%. ה-i100 בעל ערך מיוחד באתרי בנייה עם מבנים, כיסוי עצים צפוף או חפירות מתחת לפני הקרקע שבהם הגישה ללוויינים נפגעת.

עבור יישומי תחנה כוללת תובעניים יותר, ה-CHCNAV CTS-A100 מספק ביצועים מתקדמים לסקרים הנדסיים מורכבים ופרויקטי בנייה הדורשים דיוק גבוה יותר ופונקציונליות מורחבת.

בניית ערכת מדידה מלאה

מכשיר בודד כמעט ואינו מהווה ערכת שטח שלמה. שיוך המקלט או התחנה הכוללת הנכונים לבקר בעל יכולת ותוכנה משולבת הופך מכשירים בודדים למערכת קוהרנטית ופרודוקטיבית.

מבחינת תוכנה, CHCNAV LandStar היא פלטפורמת תוכנת מדידה ומיפוי מקצועית שנועדה לעבוד על פני כל טווח המכשירים של CHCNAV. LandStar מטפלת באיסוף נתוני GNSS, הפעלת תחנה כוללת, סימון, תכנון כבישים וייצוא נתונים לפורמטים סטנדרטיים התואמים ל-AutoCAD, ArcGIS ופלטפורמות משרדיות אחרות. הממשק העקבי שלה בין סוגי המכשירים אומר שמודדים שהוכשרו על מוצר אחד של CHCNAV יכולים לעבור לאחר במינימום הכשרה מחדש.

הפקת המרב מההשקעה בציוד שלכם

בחירת ציוד המדידה הנכון היא רק ההתחלה. מקסום התשואה על ההשקעה דורש תשומת לב לאופן שבו הציוד נמצא בשימוש, מתוחזק ומשולב בזרימת העבודה הרחבה של הפרויקט.

הכשרה היא אחד הגורמים המוערכים בחסר בביצועי הציוד. מודדים המבינים את היכולות והמגבלות של המכשירים שלהם, כולל כיצד להגדיר מערכי בסיס-מקלט (base-rover), לנהל חיבורי רשת RTK ולפרש אינדיקטורים לאיכות, משיגים באופן עקבי תוצאות טובות יותר מאלו המסתמכים על הגדרות ברירת מחדל. CHC Navigation מספקת משאבי הכשרה ותמיכה טכנית כדי לעזור לצוותים להיכנס לעניינים במהירות ולהימנע משגיאות הגדרה נפוצות.

כיול קבוע ועדכוני קושחה שומרים על ביצועי המכשירים לפי המפרט. מערכות RTK GNSS בפרט נהנות מקושחה מעודכנת המחדדת אלגוריתמים לעיבוד אותות ומטפלת בבעיות מיקום ידועות. יש לבדוק תחנות כוללות לאיתור שגיאות קולימציה ושגיאות אינדקס אנכי מעת לעת, במיוחד לאחר הובלה או חשיפה לתנאים קשים.

גם משמעת ניהול נתונים חשובה. קביעת מוסכמות עקביות למתן שמות לקבצים, גיבוי נתונים גולמיים בסוף כל משמרת ושימוש במערכת קואורדינטות בודדת בכל המכשירים בפרויקט מונעים קונפליקטים בנתונים שגורמים לעיכובים במהלך העיבוד. כאשר צוות השטח וצוות המשרד חולקים פורמט קובץ ומערכת ייחוס קואורדינטות משותפת מההתחלה, הדרך מנתוני השטח לתוצר הסופי הופכת קצרה משמעותית.

לבסוף, הערכת ביצועים לאחר כל פרויקט עוזרת לזהות היכן הציוד עמד בציפיות והיכן נדרשות התאמות. בין אם זה אומר שינוי טכניקות מדידה, הוספת מכשירים לערכה או עדכון תהליכי עבודה, לולאת משוב בין ביצועי השטח לבחירת הציוד היא מה שמפריד בין צוותים שמספקים תוצאות איכותיות בעקביות לבין אלו שנאבקים בבעיות חוזרות ונשנות.
