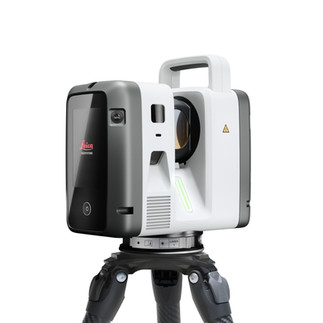

Leica RTC Series
- לפני 5 ימים
- זמן קריאה 4 דקות
הביצועים מאחורי זרימת עבודה מהירה יותר – מהשטח לתוצר הסופי
מהירות ודיוק, בביטחון מלא. סורקי הלייזר מסדרת Leica RTC הם המהירים והמדויקים ביותר בתחום המדידה הקרקעית (Terrestrial Laser Scanning). הם מציעים איסוף נתונים מהיר עד פי 3.5 ורמת דיוק הגבוהה בלמעלה מ-35% מהמתחרה הקרוב ביותר בשוק. עם קצב סריקה של עד 2,000,000 נקודות בשנייה, טווח מדידה של עד 270 מטרים, עמידות קשוחה בתקן IP55 ומערכת כיול עצמי אוטומטית, סדרת ה-RTC מעניקה למודדים, מהנדסים וצוותי בנייה את הסורק המדויק והנכון ביותר לכל פרויקט.
יתרונות מרכזיים וטכנולוגיה פורצת דרך
קישוריות חכמה בזמן אמת (Connected Workflow Intelligence)
סדרת Leica RTC מחברת ומסנכרנת בין שלבי לכידת הנתונים, שיתוף הפעולה והגשת התוצרים לכדי תהליך עבודה רציף וזורם אחד, המאפשר לצוותים לקבל החלטות קריטיות תוך כדי התפתחות העבודה בשטח:
חיבור ישיר לשטח ולמשרד: קישוריות ה-Livelink באפליקציית Leica Cyclone FIELD 360 משתפת ומעבירה נתונים בזמן אמת בין צוותי השטח לצוותי המשרד ובין צוותים שונים הפועלים במקביל. הדבר מאפשר שיתוף פעולה מרחוק בפרויקטים ותיאום הדוק בין מספר יחידות סריקה בו-זמנית.
טכנולוגיית VIS מתקדמת: מערכת אינרציאלית מועשרת בווידאו (Visual Inertial System) עוקבת אחר מיקום הסורק ותנועותיו בזמן אמת, ומבצעת רישום ואיחוד אוטומטי (Auto-registers) של הסריקות ישירות באתר העבודה.
גמישות מקסימלית: החל מהקמות של סורק בודד ועד למבצעי סריקה מורכבים המשתפים מספר סורקים בו-זמנית – זרימת העבודה החכמה של סדרת ה-RTC גדלה ומתרחבת יחד עם דרישות הפרויקט שלך.
כיול עצמי אוטומטי (Automatic Self-Calibration)
מערכת הכיול העצמי האוטומטית פועלת ברקע תוך כדי תפעול וסריקה רגילים של המכשיר.
הפעולה אינה דורשת כל התערבות מצד המשתמש ואינה מצריכה הצבה של מטרות או לוחות כיול מיוחדים.
ניתן לצפות בסטטוס הכיול העדכני בכל עת ישירות דרך ממשק המשתמש הגרפי (GUI) של הסורק.
טבלת השוואת דגמים: RTC300 / RTC500 / RTC700
מאפיין טכני | RTC300 | RTC500 | RTC700 |
קצב איסוף נתונים | עד 1,000,000 נקודות בשנייה | עד 2,000,000 נקודות בשנייה | עד 2,000,000 נקודות בשנייה |
טווח מקסימלי (לפי אלבדו) | עד 85 מטרים | עד 130 מטרים | עד 270 מטרים |
רזולוציית סריקה (במרחק 10 מ') | 3, 6, 12, 25 מ"מ | 3, 6, 12, 25 מ"מ | 1.6, 3, 6, 12, 25 מ"מ |
סריקת אזור ממוקדת (Area Scan) | ❌ לא נתמך | ❌ לא נתמך | צפיפות נקודות עד 0.8 מ"מ ב-10 מטרים |
תהליכי מדידה (Surveying Workflows) | ❌ לא נתמך | נתמך מלא (דרך Cyclone FIELD 360) | נתמך מלא (דרך Cyclone FIELD 360) |
מפרט טכני מלא ומורחב:
ביצועי סריקה ומדידת טווח (Scanning & Distance)
טכנולוגיית סריקה: מערכת מדידת זמן מעוף (Time-of-flight) מהירה ובעלת טווח דינמי גבוה, המשופרת ומחוזקת על ידי טכנולוגיית דיגיטציה של צורת גל (Waveform Digitising - WFD).
בטיחות לייזר: לייזר מסוג Class 1 בהתאם מלא לתקני הבטיחות הבינלאומיים IEC 60825-1 (2014-05).
אורך גל הלייזר: 1550 nm (קרן לייזר בלתי נראית לבריאות העיניים).
פיזור הקרן (Beam divergence): ערך של 0.5 mrad (זווית מלאה, 1/e).
קוטר הקרן בחלון היציאה: 6 מ"מ (1/e³).
שדה ראייה (Field of View): כיסוי מרחבי רחב של 360° אופקי ו-300° אנכי.
טווח מדידה מינימלי: החל מ-0.5 מטרים.
דיוק זוויתי (Angular accuracy): דיוק גבוה של 10".
דיוק טווח (Range accuracy): 1.2 מ"מ + 10 ppm.
רעש טווח (Range noise): 0.2 מ"מ במרחק של 10 מטרים; 0.4 מ"מ במרחק של 50 מטרים (על בסיס 89% אלבדו למדידה בודדת).
דיוק נקודה בתלת-ממד (3D Point Accuracy): 1.5 מ"מ במרחק של 10 מטרים; 3.8 מ"מ במרחק של 50 מטרים.
מערכת הדמיה וצילום מתקדמת (Imaging)
מערך מצלמות מובנה: מערכת ייחודית בת 6 מצלמות אינטגרליות הלוכדת 432 MPx של נתוני HDR גולמיים (Raw data), המופקים לכדי תמונה ספרית מכוילת ומלאה של 360° x 300° ברזולוציה של 174 MPx.
מהירות לכידה צבעונית: איסוף נתוני צבע ומיפוי גוונים ספרי מלא (Tone-mapped HDR) בתוך 30 שניות בלבד, המותאם לעבודה בכל תנאי התאורה והצללים.
טכנולוגיית צילום: צילום HDR מבוסס 5 שכבות חשיפה שונות (5 bracket) com מנגנון חשיפה אוטומטית ואיזון לבן אוטומטי (Auto white balance).
תפעול, אחסון וקישוריות (Operation & Connectivity)
ממשק על גבי הסורק: מסך מגע צבעוני קפסיטיבי מובנה בגודל "4.3 וברזולוציית תצוגה של 480x800 פיקסלים.
שליטה ממכשירים ניידים: שימוש באפליקציית Leica Cyclone FIELD 360 (למכשירי iOS ו-Android) המאפשרת שליטה מלאה ומרחוק בסורק, הוספת תגיות, ביצוע תהליכי עבודה ומדידה ועוד.
תהליכי עבודה נתמכים (בגרסאות הנתמכות): הקמה מעל נקודה ידועה (Setup over known point), גב אחורי ידוע (Known backsight), חיתוך לאחור (Resection), פוליגונציה (Traverse), מדידות מטרות עד לטווח של 75 מטרים, וחילוץ מטרות מתוך סריקה כיפתית מלאה.
תקשורת אלחוטית: רשת אלחוטית משולבת ומובנית בתקני (802.11 a/b/g/n/ac/ax WLAN) הפועלת בשני תדרים במקביל: 2.4 GHz ו-5 GHz Band.
נפח אחסון פנימי: כונן מצב מוצק מהיר במיוחד (SSD) בנפח פנימי מובנה של 512 GB.
העברת נתונים: ממשק פיזי מסוג USB-C (בתקן USB 3.2 Gen2) המאפשר העברה מהירה של קבצים להתקן אחסון חיצוני.
חיישנים ומערכות עזר (Sensors)
מערכת עקיבה אינרציאלית (VIS): מערכת מעקב אינרציאלית מועשרת בווידאו העוקבת באופן רציף ובזמן אמת אחר מיקומו המדויק של הסורק ותנועותיו במרחב בין תחנה לתחנה.
פיצוי הטיה (Tilt Compensation): מנגנון מבוסס יחידת מדידה אינרציאלית (IMU) הכולל מערכת כיול עצמי אוטומטית.
רמת דיוק: 3" (במצב עמידה ישר או הפוך, בתוך טווח נטייה של ±10°).
רמת דיוק: 1' (בכל זווית ונטייה אחרת).
חיישנים משלימים: מערכת ניווט לוויינית אלחוטית GNSS, וחיישן זעזועים מובנה (Shock sensor).
מפרט פיזי, חשמלי ותנאי סביבה (Physical & Environmental)
מבנה ומארז: שלדת אלומיניום קשיחה ועמידה עם כיסויי צד, הכוללת ידית נשיאה ארגונומית בחלקו העליון של המכשיר.
מידות פיזיות: 121 מ"מ x 240 מ"מ x 254 מ"מ.
משקל המכשיר: 5.5 ק"ג (משקל נומינלי, ללא סוללות).
מנגנון עיגון והצבה: חיבור ועיגון מהיר לסטאב (Stub) בגודל 5/8" על גבי חצובה קלה מדגם Leica GST80; קיים מתאם אופציונלי להרכבה על חצובה טופוגרפית עם בורג 5/8", וכן מתאם אופציונלי לטריברך (Tribrach) ייעודי למדידות.
מערכת סוללות פנימית: עבודה עם 2 סוללות Li-Ion פנימיות נטענות מדגם Leica GEB461.
משך עבודה: לרוב עד 4 שעות עבודה רציפות.
משך טעינה/משקל: 340 גרם עבור כל סוללה בנפרד.
ספק כוח חיצוני: תמיכה בספק כוח AC מדגם Leica GEB282.
טמפרטורת עבודה ותפעול: מ-20°C- ועד 50°C+.
טמפרטורת אחסון מותרת: מ-40°C- ועד 70°C+.
עמידות בפני מים ואבק: רמת הגנה מחמירה של IP55 במצב הצבה אנכי ישר (בנטייה של עד ±15°), ורמת הגנה של IP55 במצב הצבה הפוך (עם כיסוי הגנה ייעודי, בנטייה של עד ±15°).
לחות סביבתית: עד 95%, בתנאי לחות ללא התעבות (Non-condensing).
